产品特点
本品为混凝土结构性微细裂缝灌浆处理树脂胶，具有树脂本体收缩小、强度高、韧性好、适应力强等特点。
产品用途
适用于灌补>0.5mm的结构性微细裂缝，亦可对砂浆、混凝土、砖板空鼓缝隙等各种状况进行灌浆加固处理。
执行标准 GB50367-2006
技术性能
胶体性能 | 性 能 项 目 | 检 验 结 果 | 性 能 要 求 |
钢 — 钢拉伸抗剪强度标准值（Mpa） | 11.5 | ≥10 | |
抗拉强度（Mpa） | 22.6 | ≥20 | |
受拉弹性模量（Mpa） | 1527 | ≥1500 | |
拉压强度（Mpa） | 62.8 | ≥50 | |
抗弯强度（Mpa） | 32.1 | ≥30，且不得呈脆性（碎裂状）破坏 |

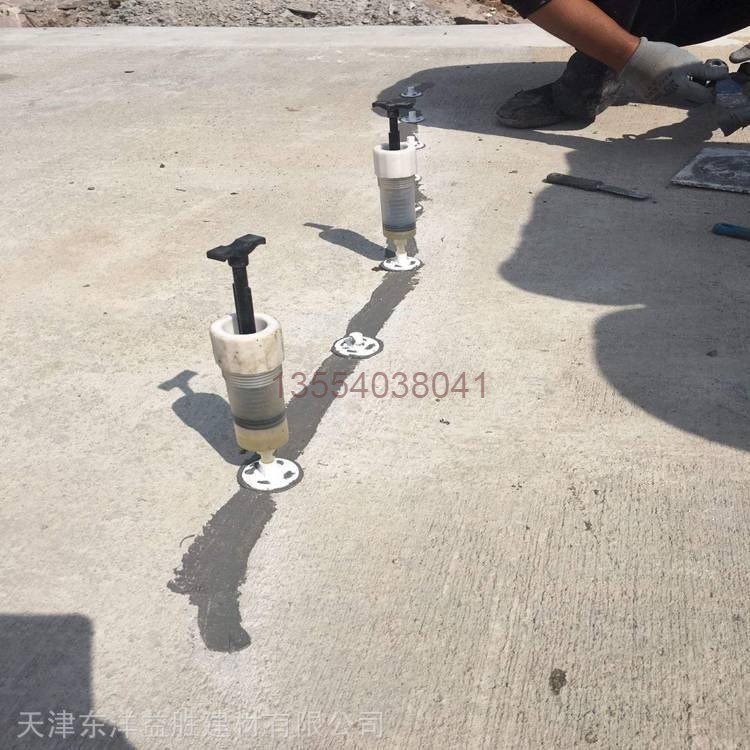

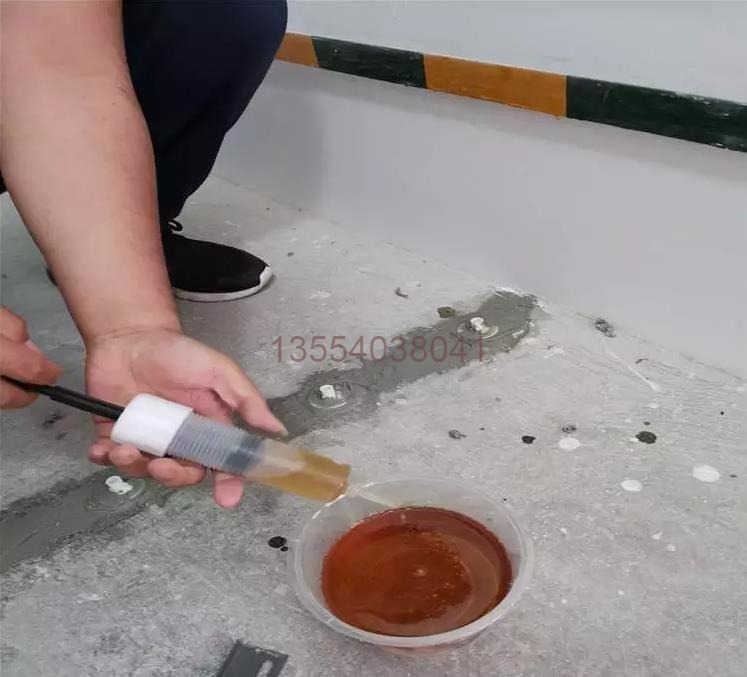

施工工艺
一、材料配备：
1、按甲组份：乙组份=4：1的比例混合搅拌均匀即可使用。
2、根据现场裂缝实际宽度与施工条件可以在环氧树脂混合液中加入适量稀释剂（如：丙酮、二 甲苯，或树脂稀释剂的方式进行稀释，以降低树脂粘度，易于灌注。
3、一次性配合量以不超过500g为宜，随配随用,初固24h,完全固化5~7天,如果一次性配胶量过多, 初凝时间会相应缩短。
